A helyszíni dűbelhúzás akkor válik később is használható műszaki információvá, ha az eredmény nem marad egy kijelzőn leolvasott szám. A dűbelhúzási jegyzőkönyv összekapcsolja a mérési értékeket a projekttel, a fogadófelülettel, a rögzítőelemmel és a vizsgálati pontokkal.

A jó jegyzőkönyv célja a visszakereshetőség: egy későbbi műszaki egyeztetésen is egyértelműen meg lehessen állapítani, hogy pontosan mit, hol és milyen körülmények között vizsgáltak.

1. Projekt- és helyszínazonosítás

A dokumentációban szerepel a projekt vagy munkaterület megnevezése, címe, a vizsgálat időpontja és a megrendeléshez kapcsolódó azonosítható adatok. Nagyobb épületen célszerű homlokzat, szint, tengely, helyiség vagy más egyértelmű területi jelölés szerint megadni a mérés helyét.

2. A fogadófelület leírása

A mérési eredmény csak a vizsgált fogadófelülettel együtt értelmezhető. A jegyzőkönyv ezért rögzíti az ismert anyagtípust és a helyszínen észlelt lényeges körülményeket. Anyagváltás, régi vagy javított falazat, üreges szerkezet vagy eltérő felületi állapot esetén az egyes csoportokat külön kell kezelni.

3. A vizsgált dűbel vagy rögzítőelem adatai

Az azonosíthatósághoz szükséges a rögzítőelem típusa, mérete és – amennyiben rendelkezésre áll – gyártói megnevezése. Lényeges adat lehet a furat átmérője és mélysége, a lehorgonyzási mélység, valamint a beépítés módja.

4. A mérési pontok jelölése

Minden eredményt egy konkrét mérési ponthoz kell rendelni. A pontazonosítás történhet sorszámmal, helyszínrajzi vagy homlokzati jelöléssel és szükség esetén fényképpel. A cél, hogy az eredményt ne lehessen összekeverni egy másik szerkezeti mező vagy másik rögzítés adatával.

5. Pontonkénti mérési eredmények

A jegyzőkönyv tartalmazza a mért húzóerőt és a vizsgálati eljáráshoz tartozó szükséges megjegyzéseket. Ha a mérési terv előírt próbaterhelést határoz meg, ennek teljesülését kell dokumentálni. Ha tönkremeneteli vizsgálat történik, a legnagyobb mért érték mellett a tapasztalt tönkremeneteli mód is fontos információ lehet.

6. Alkalmazott műszer

A méréshez használt eszköz megnevezése is része a dokumentációnak. A Dubelhuzas.hu helyszíni vizsgálatait HILTI HAT 28 kihúzóvizsgáló műszerrel végzi.

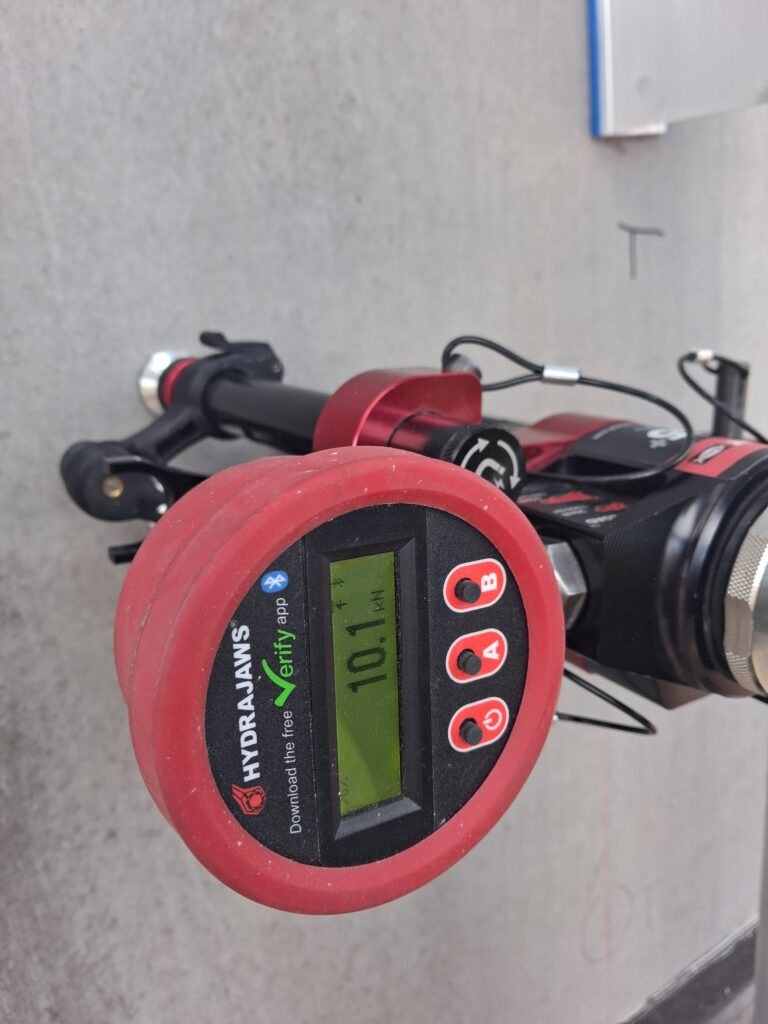

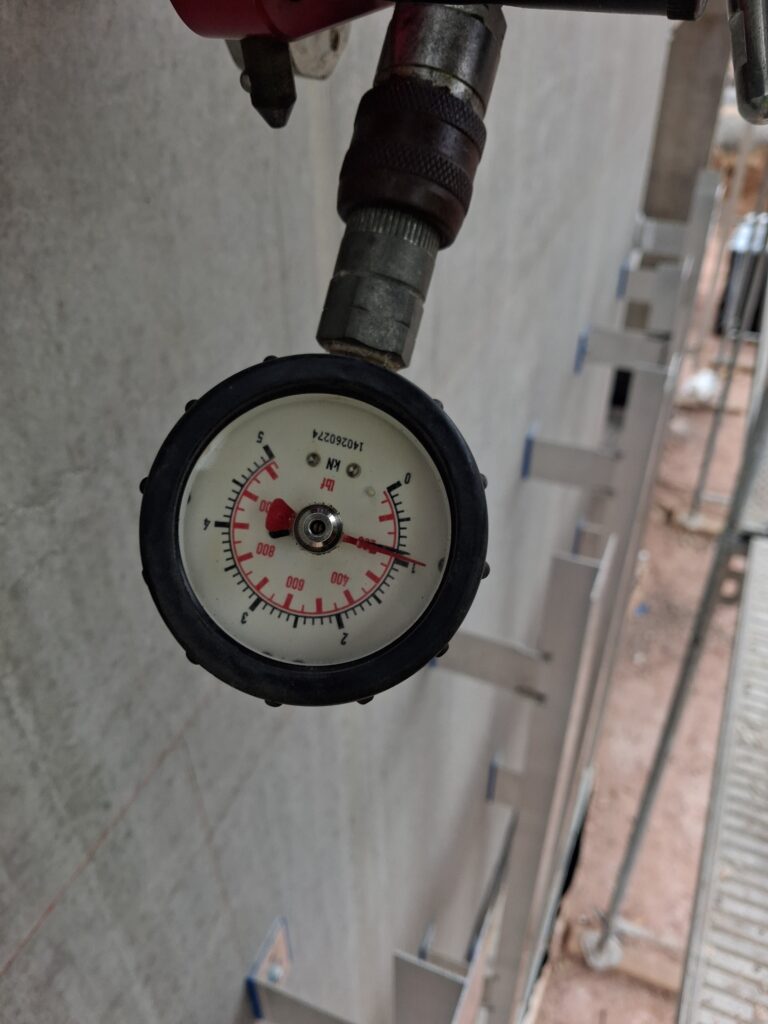

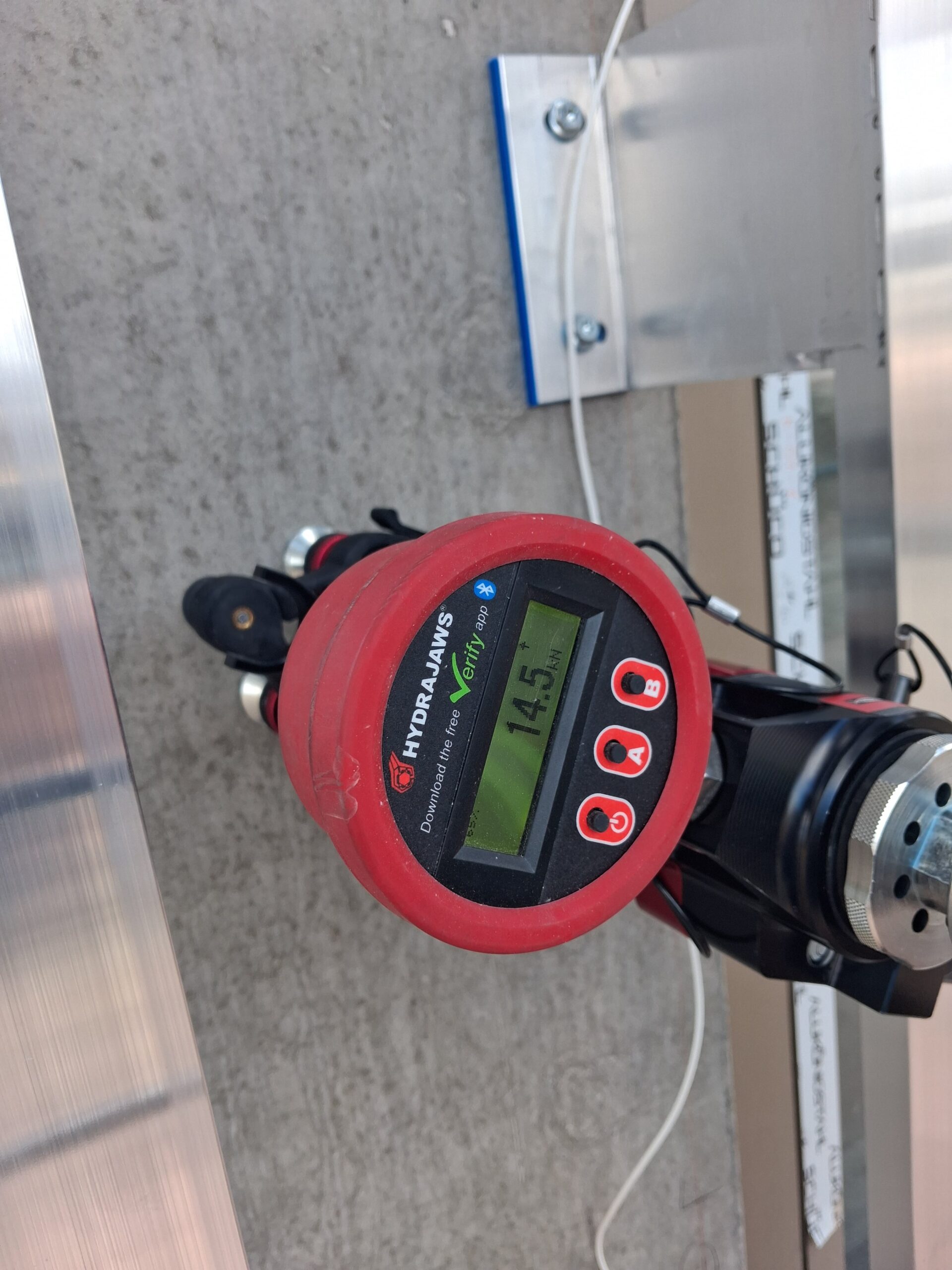

Analóg és digitális mérési eredmények

7. Megjegyzések és korlátok

A jegyzőkönyvben jelezni kell az eredmény értelmezését befolyásoló körülményeket: például a felület látható eltérését, a hozzáférési korlátozást vagy a beépítésnél tapasztalt rendellenességet. Fontos különbség, hogy a mérési jegyzőkönyv a ténylegesen vizsgált pontok eredményeit dokumentálja; a teljes szerkezetre vonatkozó tervezői következtetéshez a projekt követelményeit és az alkalmazandó műszaki előírásokat is figyelembe kell venni.

Milyen formában adható át a dokumentáció?

A feladat terjedelmétől függően az átadás lehet rövid mérési összefoglaló vagy részletes vizsgálati jelentés. A mérési táblázatban szerepelhet a minta jele, a húzóerő kN-ban, az anyag vagy tönkremeneteli mód és az adott dűbel fényképe. A részletes jelentés ezt előzményekkel, vizsgálati móddal, összefoglalással és helyszínrajzi melléklettel egészítheti ki.

A dűbelhúzást a Spindle Consulting Kft. végzi. A dokumentum aláírója a projekt és a dokumentációs igény szerint változhat; ezért az aláíró neve és beosztása külön, cserélhető adatként szerepel.

Kinek hasznos a jegyzőkönyv?

• tervezőnek és műszaki ellenőrnek a döntés dokumentálásához;
• fővállalkozónak és kivitelezőnek a beépítési megoldás egyeztetéséhez;
• gyártói vagy rendszergazdai előírás teljesítésének alátámasztásához;
• megrendelőnek a projekt műszaki iratanyagában;
• későbbi vita vagy visszaellenőrzés során a mérési körülmények azonosításához.

Mit adj át a vizsgálat előtt?

A pontos dokumentációhoz érdemes előre megküldeni a projekt megnevezését, a helyszínrajz vagy homlokzat releváns részét, a rögzítőelem adatait, a kívánt pontszámot, a vizsgálati követelményt és a jegyzőkönyv címzettjeit.

Dűbelhúzásra és projekthez rendelhető jegyzőkönyvre van szükséged?

Küldd el a projekt alapadatait, és egyeztetjük a mérési feladatot, a kiszállást, valamint a dokumentációt.

Mérést kérek jegyzőkönyvvel Telefonálok A szolgáltatás részletei →

A dűbelhúzás ára nem egyetlen művelet fix díja. A helyszíni kihúzóvizsgálat költségét a projekt helyszíne, a mérési pontok száma, a vizsgált rögzítések és fogadófelületek, a hozzáférés, valamint a dokumentáció tartalma együtt határozza meg.

Ezért korrekt ajánlatot akkor lehet adni, ha a tényleges mérési feladat már legalább alapadataiban ismert.

Mely tényezők befolyásolják leginkább az árat?

1. A mérési pontok száma

A helyszíni időt és a jegyzőkönyv terjedelmét közvetlenül befolyásolja, hány ponton kell vizsgálni. Nemcsak az összes darabszám számít: külön mérési csoportot jelenthet, ha többféle rögzítőelem, lehorgonyzási mélység vagy fogadófelület szerepel ugyanazon a projekten.

2. A fogadófelület és a rögzítés típusa

Beton, tömör vagy üreges falazat, régi vegyes szerkezet, illetve javított felület eltérő előkészítést igényelhet. Számít az is, hogy homlokzati hőszigetelési dűbelt, mechanikai rögzítést vagy más rögzítőelemet kell vizsgálni.

3. Kiszállás és helyszíni hozzáférés

Az ajánlat része a kiszállás. A munkaterület megközelíthetősége, a parkolás, a beléptetés, a munkavédelmi előírások, valamint az állványról vagy emelőgépről végzett mérés mind hatással lehet az idő- és költségigényre.

4. Előkészítés a helyszínen

Tisztázni kell, hogy a mérési furatokat és a rögzítések beépítését ki végzi, rendelkezésre áll-e a szükséges dűbel, illetve kell-e többféle beépítési változatot összehasonlítani. A pontos feladatmegosztás megelőzi a helyszíni várakozást és a többletköltséget.

5. Jegyzőkönyv és átadási határidő

A dokumentáció tartalma, a fotók, a pontazonosítás, az egyes mérési csoportok elkülönítése és a sürgős átadás szintén része az ajánlatnak. Már az első megkereséskor érdemes jelezni, hogy a projekt milyen határidővel várja az eredményt.

Dűbelvizsgálat különböző fogadófelületeken

Miért nem közlünk félrevezető „-tól” árat?

Egy nagyon alacsony induló ár gyakran nem tartalmazza a kiszállást, a szükséges mérési pontokat vagy a teljes jegyzőkönyvezést. Mi a megadott műszaki tartalom alapján készítünk átlátható ajánlatot, hogy előre látható legyen, pontosan milyen vizsgálatot és dokumentációt vállalunk.

Így kérhetsz gyorsan pontos ajánlatot

Az ajánlatkérésben add meg:

• a helyszín települését és címét;
• a fogadófelület típusát;
• a rögzítőelem megnevezését és – ha ismert – beépítési adatait;
• a tervezett mérési pontok számát;
• a hozzáférés körülményeit;
• a kívánt időpontot és dokumentumátadási határidőt.

Ha tervrészlet, gyártói előírás vagy helyszíni fotó rendelkezésre áll, azt is érdemes csatolni. Ha valamelyik adat még hiányzik, segítünk a vizsgálati feladat pontosításában.

A mérési pontok száma és a hozzáférés is számít

Az olcsó mérés mikor drága?

A dűbelhúzás értéke nem pusztán a műszer helyszínre vitelében van. A rosszul azonosított pont, a pontatlan beépítés vagy a hiányos dokumentáció később vitát és ismételt kiszállást okozhat. A cél egy visszakereshető mérési eredmény, amely a projekt szereplői számára is értelmezhető.

Kérj személyre szabott dűbelhúzás-ajánlatot

Küldd el a projekt alapadatait, és egyeztetjük a mérési feladatot, a kiszállást, valamint a dokumentációt.

Személyre szabott ajánlatot kérek Telefonálok A szolgáltatás részletei →

A dűbelhúzás – más néven dűbel-kihúzóvizsgálat vagy kihúzópróba – a rögzítés és a tényleges fogadófelület együttes viselkedéséről ad helyszíni, számszerű információt. Ez különösen akkor fontos, ha a falazat anyaga, állapota vagy homogenitása bizonytalan, illetve ha a tervezett rögzítés műszaki döntését mérési eredménnyel kell alátámasztani.

Ebben az útmutatóban bemutatjuk a vizsgálat gyakorlati menetét a helyszíni szemlétől a jegyzőkönyv átadásáig.

Milyen célból kérnek dűbelvizsgálatot?

1. Műszaki előkészítéshez: a tervezés vagy kivitelezés megkezdése előtt ellenőrizhető, hogy a tervezett dűbel és rögzítési mód megfelel-e az adott fogadófelületen előírt követelménynek.
2. Műszaki ellenőrzéshez: kivitelezés közben vagy utána – gyakran a műszaki ellenőr kérésére – vizsgálható a beépített dűbelek teljesítménye.
3. Meglévő szerkezet műszaki tervezéséhez: a helyszíni próba mérési adatot ad a fogadófelület és a választott vagy már beépített rögzítéstechnika viselkedéséről.

Mit mér a dűbelhúzás?

A vizsgálat során a fogadófelületbe előírt módon beépített dűbelt vagy más rögzítőelemet fokozatos húzóterhelésnek tesszük ki. A mérőműszer kijelzi az alkalmazott erőt, így rögzíthető az előre meghatározott vizsgálati terheléshez tartozó viselkedés vagy – ha a vizsgálati terv ezt írja elő – a tönkremenetelig mért legnagyobb érték.

Az eredmény nem kizárólag a dűbel termékjellemzője. Befolyásolja többek között a fogadófelület anyaga és állapota, a furat átmérője és mélysége, a furattisztítás, a lehorgonyzási mélység, a beépítés pontossága és a vizsgálati pont környezete.

1. A feladat és a fogadófelület felmérése

A helyszíni munka előtt tisztázni kell a projekt címét, a vizsgálandó szerkezetet, a rögzítőelem típusát, a tervezett beépítési mélységet, a mérési pontok számát és a hozzáférés körülményeit. A helyszínen azt is ellenőrizzük, hogy a felület egységes-e, vagy vannak-e anyagváltások, javított mezők, eltérő falazatok vagy más körülmények, amelyek külön mérési csoportot indokolhatnak.

2. A mérési pontok kijelölése

A pontokat úgy kell kiválasztani, hogy a mérés a vizsgált szerkezet szempontjából értelmezhető képet adjon. Nem célszerű egyetlen, interneten olvasott darabszámot minden projektre automatikusan alkalmazni: a szükséges pontszámot a felület változatossága, a rögzítés típusa, a gyártói vagy tervezői előírás és a vizsgálat célja együtt határozza meg.

3. A furat és a rögzítés elkészítése

A furatot a vizsgálati tervnek és a rögzítőelem előírásainak megfelelően készítjük el. A furat geometriája, mélysége és tisztítása közvetlenül hat a mérési eredményre. Ezután a dűbelt vagy rögzítőelemet a tervezett módon beépítjük, és előkészítjük a húzóműszer csatlakoztatásához.

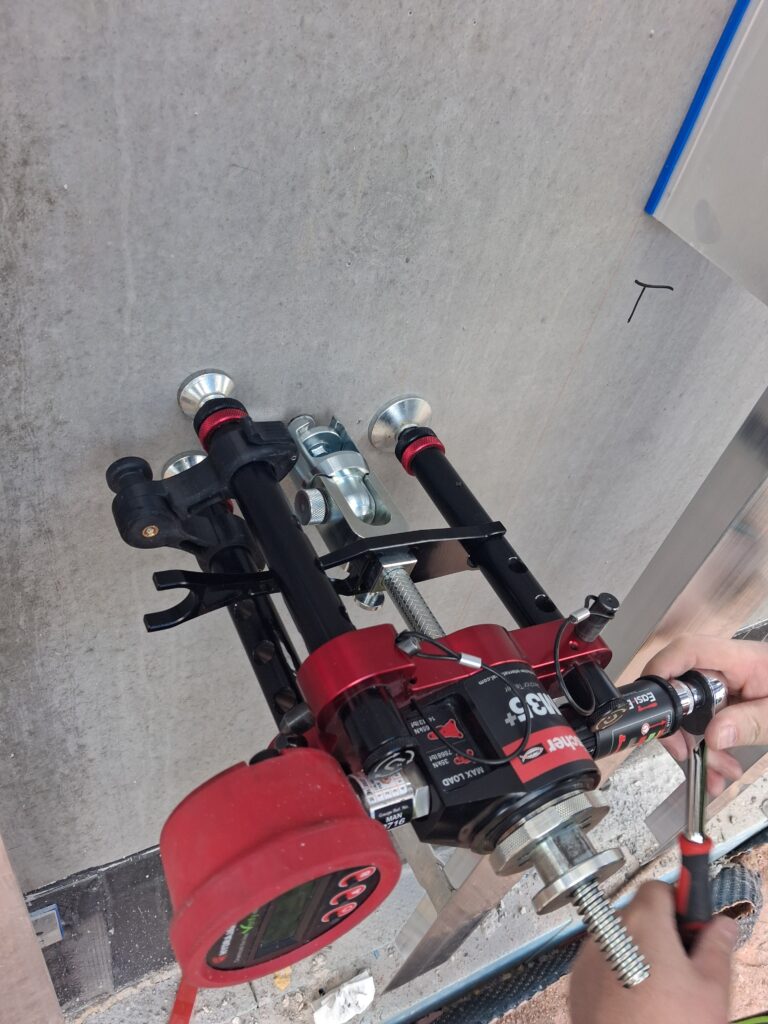

4. Húzóterhelés HILTI HAT 28 műszerrel

A helyszíni mérést HILTI HAT 28 kihúzóvizsgáló műszerrel végezzük. A műszert megfelelően megtámasztjuk és a vizsgált rögzítőelemhez csatlakoztatjuk, majd a terhelést szabályozottan növeljük. Közben figyeljük és rögzítjük a kijelzett értéket, valamint a rögzítés és a fogadófelület látható viselkedését.

A mérés célját előre meg kell határozni. Más eljárást jelenthet egy előírt próbaterhelés megtartásának ellenőrzése, és mást egy tönkremeneteli érték felvétele. A kapott adat értelmezését ezért mindig a projekt műszaki követelményeivel együtt kell elvégezni.

Födémen végzett dűbelhúzás a gyakorlatban

5. Az eredmények dokumentálása

A mérési értékeket pontonként rögzítjük, majd projekthez rendelhető jegyzőkönyvben adjuk át. A dokumentáció célja, hogy később is egyértelmű legyen: hol, milyen fogadófelületen, milyen rögzítőelemmel, milyen beépítési adatok mellett és milyen eredménnyel történt a vizsgálat.

Mit érdemes elküldeni ajánlatkéréskor?

• a munkaterület települését és pontos címét;
• a fogadófelület ismert típusát és állapotát;
• a dűbel vagy rögzítőelem típusát;
• a tervezett mérési pontok számát;
• a hozzáférés, állványozás vagy emelőgép körülményeit;
• a kívánt vizsgálati és jegyzőkönyv-átadási határidőt.

Ha valamelyik adat még nem ismert, a feladat pontosításában is segítünk.

Miért hasznos a helyszíni mérés?

A gyártói adatlap és a terv szükséges kiindulópont, de a konkrét kivitelezési helyzetet a tényleges fogadófelület, a furat és a beépítés együtt adja. A dűbelhúzás ezért nem találgatás: számszerű, dokumentálható információt ad a felelős műszaki döntéshez.

A hőszigetelési dűbelek szerepéről és a próba szakmai hátteréről a saját ThermoPlus dűbelhúzás-cikkünkben is olvashatsz.
